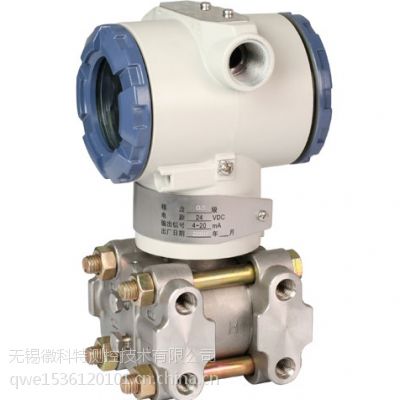

加工定制：是	品牌：高温型钛/硅-蓝宝石压力变送器	型号：高温型钛
类型：智能压力变送器	测量范围：0...160kPa	测量介质：测量介质范围广，可测量粘稠或结晶液体固体颗粒中的气体悬浮物等
精度等级：0.2/0.5	输出信号：DC 24V(12V～32V)mA	防爆等级：IP 54（H型）/ IP 65（P型）
防护等级：IP 54（H型）/ IP 65（P型）	电源电压：24V	接口尺寸：大霍斯曼接头/接线端子mm

系列用途
·工业现场过程压力控制 ·航空航天领域 ·石油化工行业 ·仪器医疗食品等行业 ·航海及造船行业 ·水利、水电、发电厂等行业

产品特点

·全不锈钢外壳，***的抗腐蚀性能
·压力测量范围宽
·温度测量范围宽，温度误差极小
·工作稳定
·可靠性高，双膜片结构钛合金金属膜片过载性能优良
·蓝宝石系由单晶体绝缘体元素组成，不会发生迟滞、疲劳和蠕变现象
·外形尺寸小，重量轻，类型齐全，性价比高
·反相极性过压过流保护
·测量介质范围广，可测量粘稠或结晶液体固体颗粒中的气体悬浮物等

技术参数
量程	0MPa～160MPa 内任量程，最小量程为5kPa
介质温度	－60～+150 ℃
环境温度	－20～+85℃
准确度等级	0.2级 0.5级
供电电压	DC 24V(12V～32V)
负载能力	电流输出型≤500Ω；电压输出型：输出阻抗≤250Ω（DC 24V供电时）
非线性	±0.1％F.S
响应时间	≤50ms
迟滞性与可重复性	±0.2％F.S
长期稳定性	±0.1％F.S/y
热力零点漂移	±0.02％F.S/℃
工作压力	2倍量程
电气连接	大霍斯曼接头/接线端子
过程连接	M20×1.5外螺纹
外部零件材料	普通不锈钢/316不锈钢
壳体材料	普通不锈钢/316不锈钢/铸铝外壳
防护等级	IP 54（H型）/ IP 65（P型）

规格选型

工作原理

蓝宝石系由单品体绝缘体元素组成，不会发生滞后、疲劳和蠕变现象；蓝宝石比硅要坚固，硬度更高，不怕形变；蓝宝石有着非常好的弹性和绝缘特性（1000℃以内），因此，利用硅—蓝宝石制造的半导体敏感元件，对温度变化不敏感，即使在高温条件下，也有着很好的工作特性。蓝宝石的抗辐射性***；另外，硅—蓝宝石半导体敏感元件无p-n漂移，因此，从根本上简化了制造工艺，提高了重复性，确保了高成品率。
用硅—蓝宝石半导体敏感元件制造的压力传感器和变送器，可在最恶劣的工作条件下正常工作，并且可靠性高、精度好、温度误差极小、性价比高。
表压压力传感器和变送器由双膜片构成：钛合金测量膜片和钛合金接收膜片。印刷有异质外延性应变灵敏电桥电路的蓝宝石薄片，被焊接在钛合金测量膜片上。被测压力传送到接收膜片（接收膜片与测量膜片之间用拉杆坚固的连接在一起）。在压力的作用下，钛合金接收膜片产生形变，该形变被硅—蓝宝石敏感元件感知后，其电桥输出会发生变化，变化的幅度与被测压力成正比。
传感器的电路能够***应变电桥电路的供电，并将应变电桥的失衡信号转换为统一的电信号输出。
在绝压压力传感器和变送器中，蓝宝石薄片与陶瓷基极玻璃焊料连接在一起，起到了弹性元件的作用，将被测压力转换为应变片形变，从而达到压力测量的目的。
