一、产品概述　

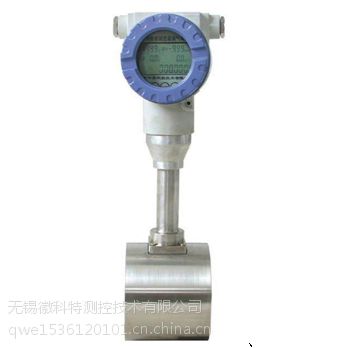

　　LUCB型插入式涡街流量传感器，可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。
　　LUCB　型插入式涡街流量传感器防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为“iaIICT4”，该仪表适用于工厂C级T4组及其以下的爆炸性危险场所。　
　　二、产品特点　
　　◆可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。　
　　◆采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
　　◆压力损失小，量程范围宽，范围度达10-25。
　　◆无可动部件，长期稳定，结构简单便于安装和维护。
　　◆可测介质温度达＋250℃。　
　　三、技术参数　
　　◆公称口径：DN200mm～DN2000mm　
　　◆测量介质：液体、气体、蒸汽
　　◆可测介质温度：-40℃～＋250℃　
　　◆输出信号：电压脉冲、4-20mA（＋24VDC）、现场液晶显示（3.6V锂电可连续运行两年以上）。　
　　四、型号及功能选择　
　　LUCB—＆#9744;＆#9744;＆#9744;＆#9744;＆#9744;—＆#9744;＆#9744;＆#9744;＆#9744;—＆#9744;＆#9744;＆#9744;＆#9744;—＆#9744;＆#9744;＆#9744;
　　PB　　O　　　　　DEFG　　　HIJR　　　　MNQ
　　LUCB……………插入式涡街流量传感器　　
　　P-LUCB型插入式涡街流量计表体安装形式
　　1　　　　LUCB型插入式涡街表体断流拆装式
　　2　　　　LUCB型插入式涡街表体不断流拆装式
　　B-可测介质
　　1　气体、液体、蒸汽通用（只限数字滤波智能示型涡街）
　　2　测量液体
　　3　测量气体
　　4　测量饱和蒸汽、过热蒸汽
　　O　-涡街口径
　　LUCB型插入式涡街　
　　O　口径　
　　020　200mm　--200　2000mm　　　
　　
　　D-输出信号
　　0　电压脉冲（低电平≤1V，　高电平≥6V，脉宽≥10uS）
　　1　两线制4-20mA输出（　温压补偿型为三线制）
　　2　无信号输出现场显示
　　E-可测介质温度
　　0　　-40℃…＋150℃
　　1　　-40℃…＋280℃（LUCB型插入式涡街250℃）
　　2　　-40℃…＋350℃（LUCB型插入式涡街不可选）
　　3　　-40℃…＋420℃（只限传感头不断流拆卸型）
